Colunas full Open Bafle

[Antero Pereira]

boa noite a todos venho tentar animar o fórum e vou postar as minhas mais recentes colunas

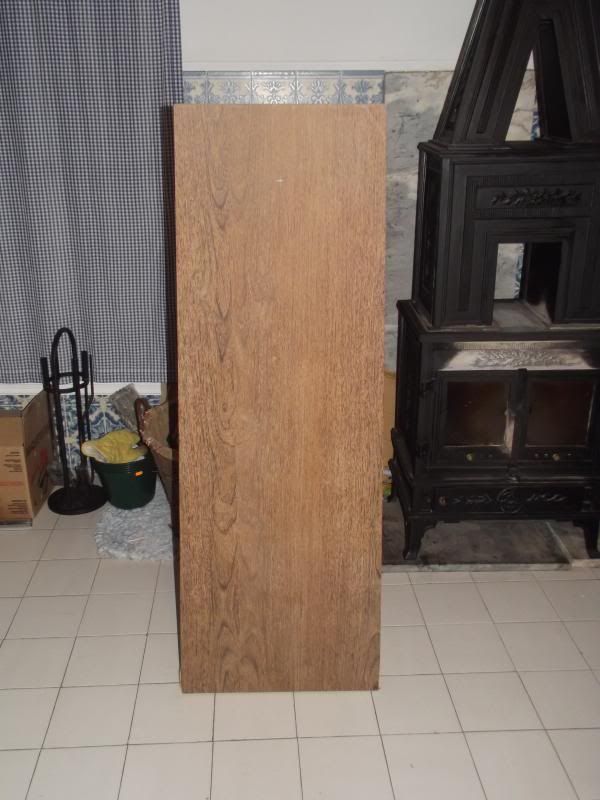

as tabuas 1400x50 em mdf folheado a scupira

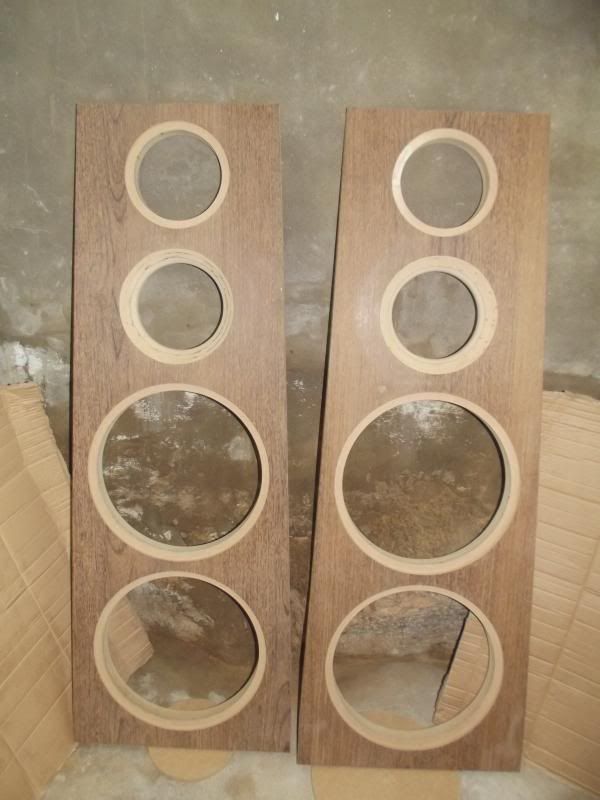

aqui já com os buracos

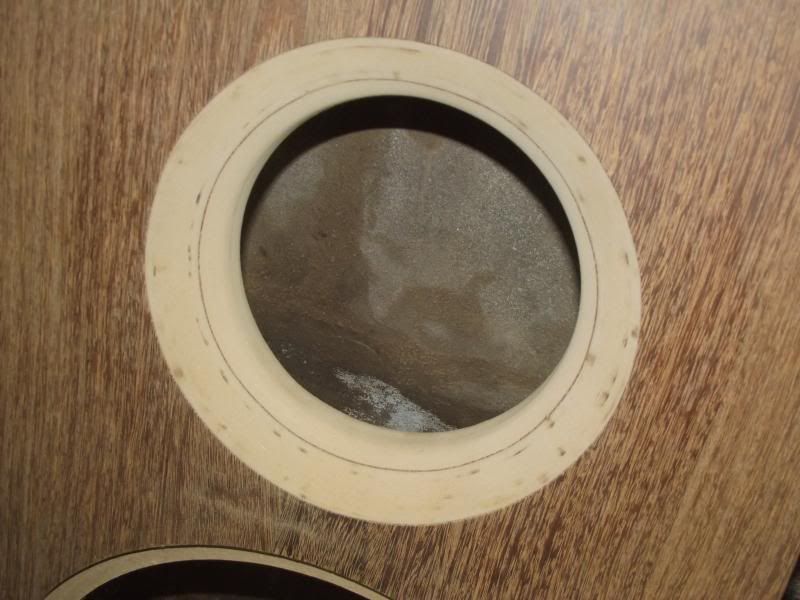

estes deram muitas horas de trabalho

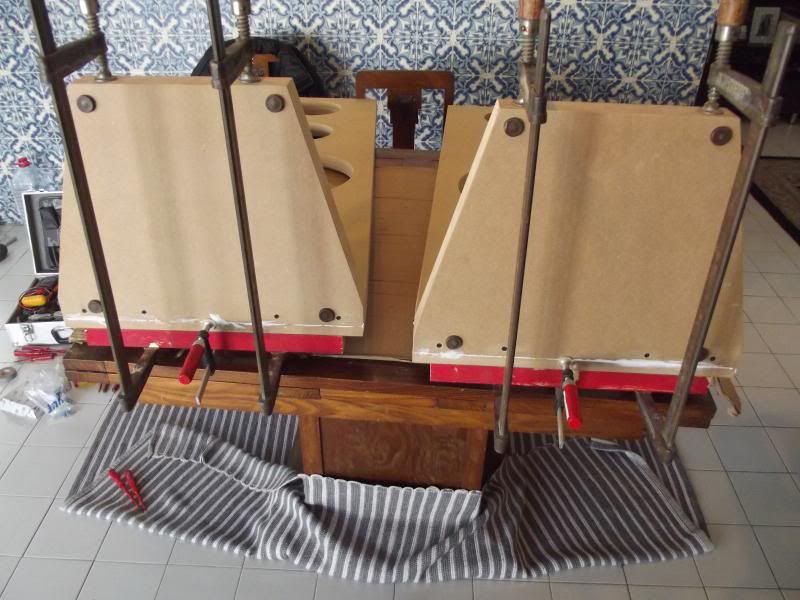

a colar a base

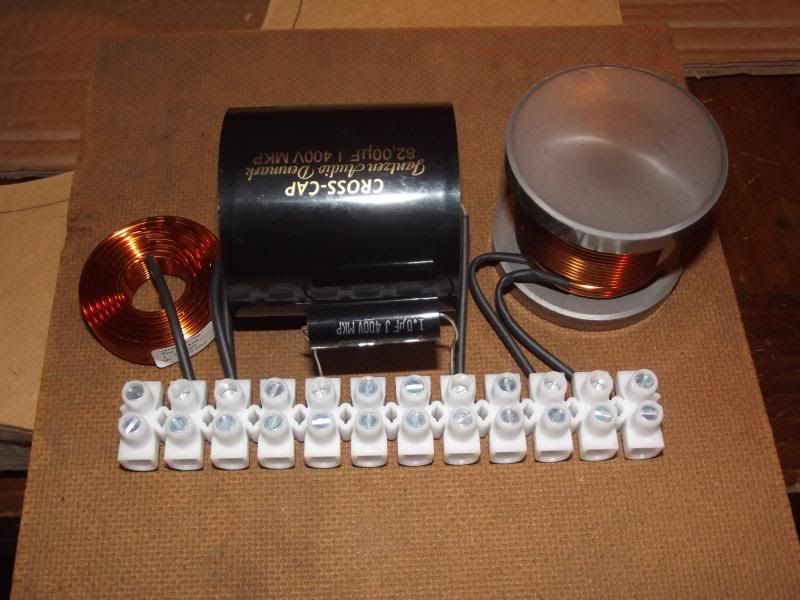

crossover provisório para testes que depois ficou na caixa definitiva com cortes 250/5000hz - 6dbs

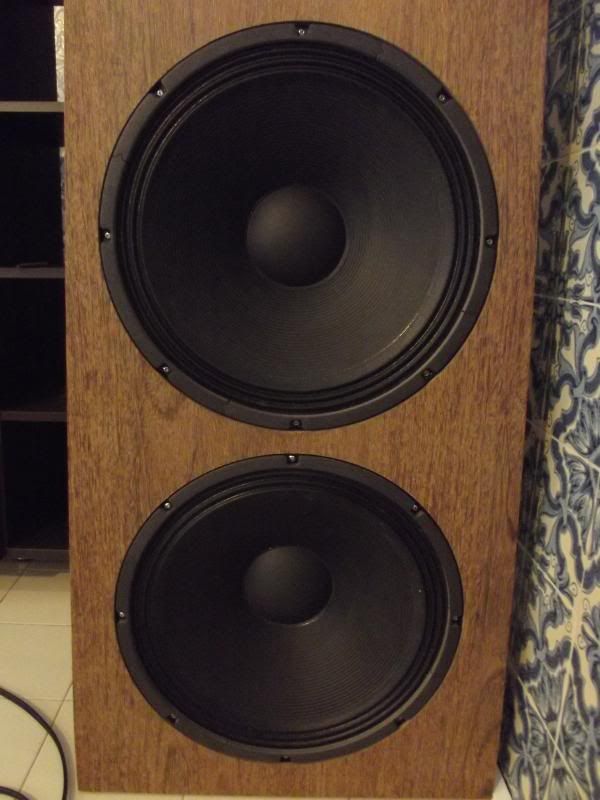

woofer eminence beta 15a

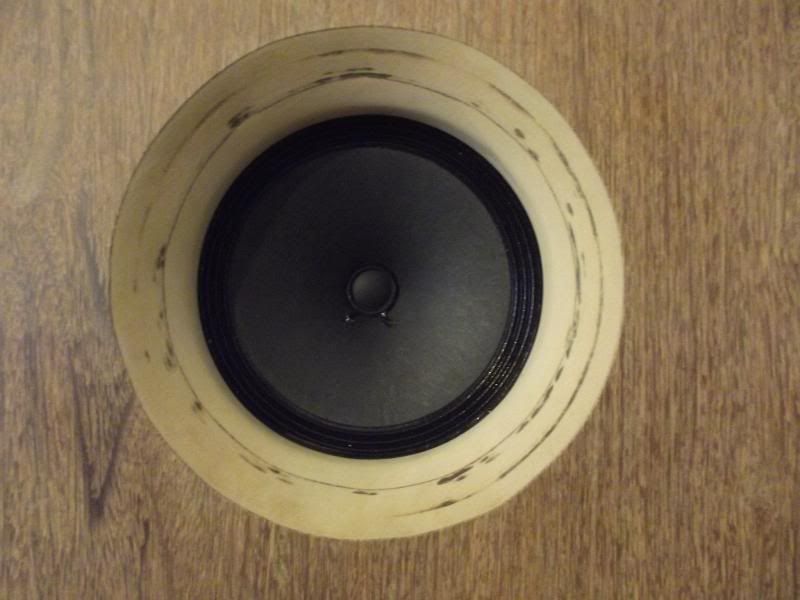

medio monacor sp200x sem duplo cone

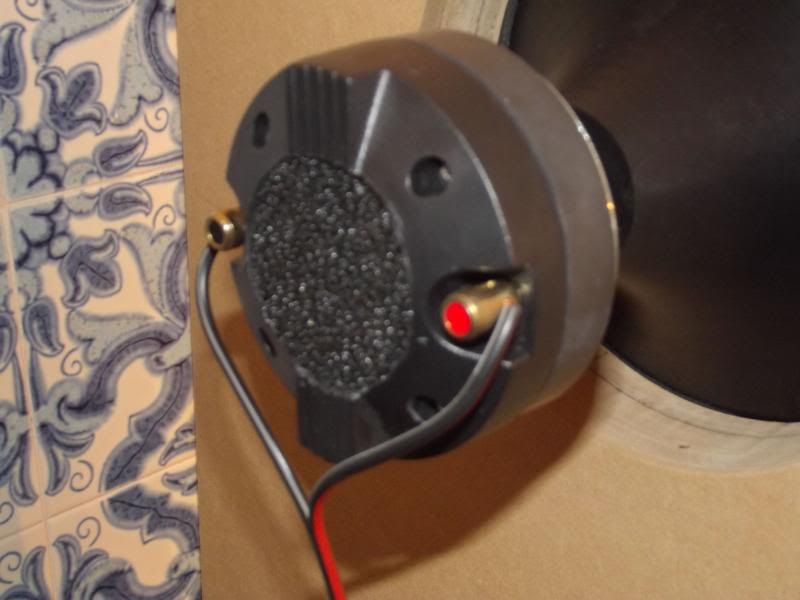

tweeter bms 1" modificado para fazer radiação traseira

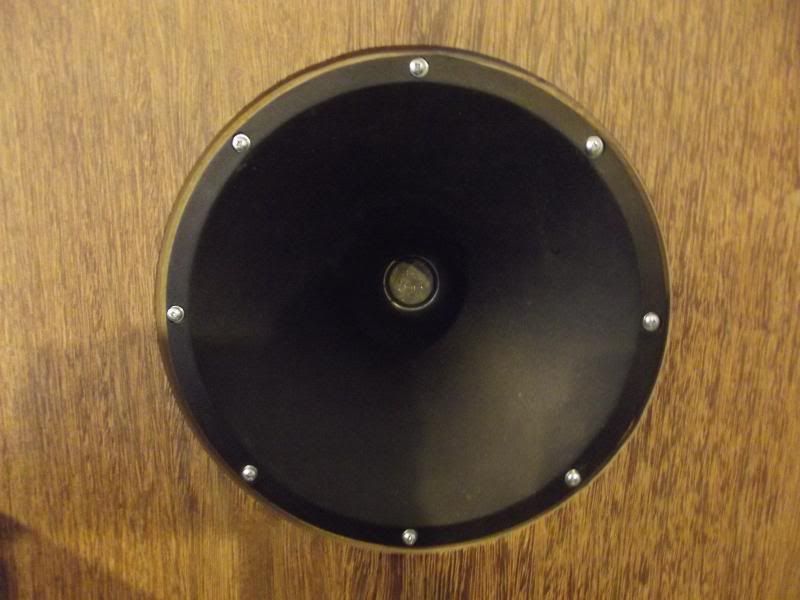

corneta 8" para tweeter

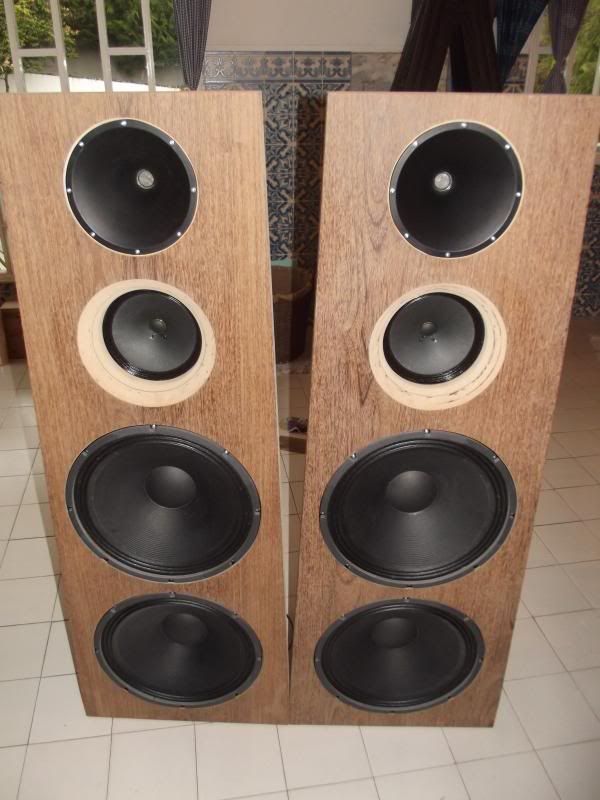

montagem provisoria para testes



espero que gostem e se gostarem amanha meto umas fotos já com elas acabadas querem?

abraço

[xedas]

Re: Colunas full Open Bafle

Boa noite

Muito bom mesmo.

Que acabamento vais fazer no buraco no médio?
Como é a parte de trás?

Mais fotos faxavor!

[Caspius]

Re: Colunas full Open Bafle

Respect!

Queremos mais fotos e mais review

[Antero Pereira]

Re: Colunas full Open Bafle

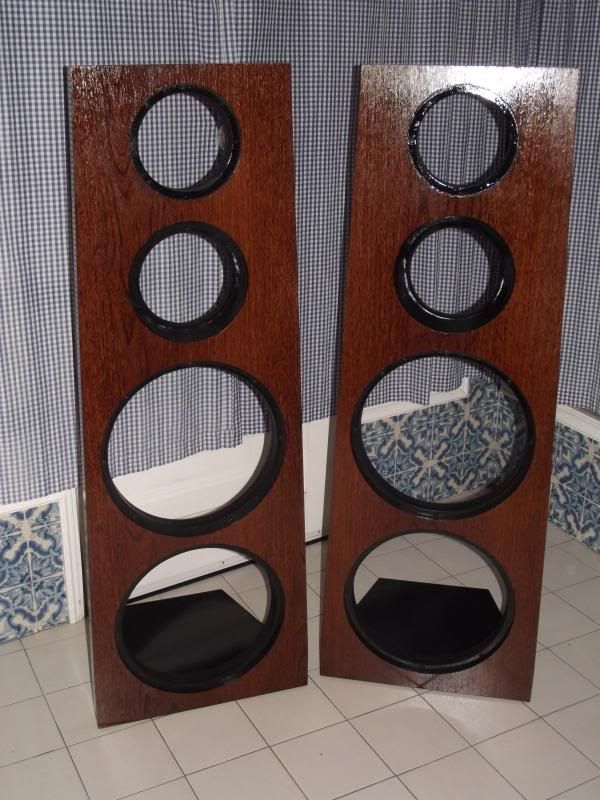

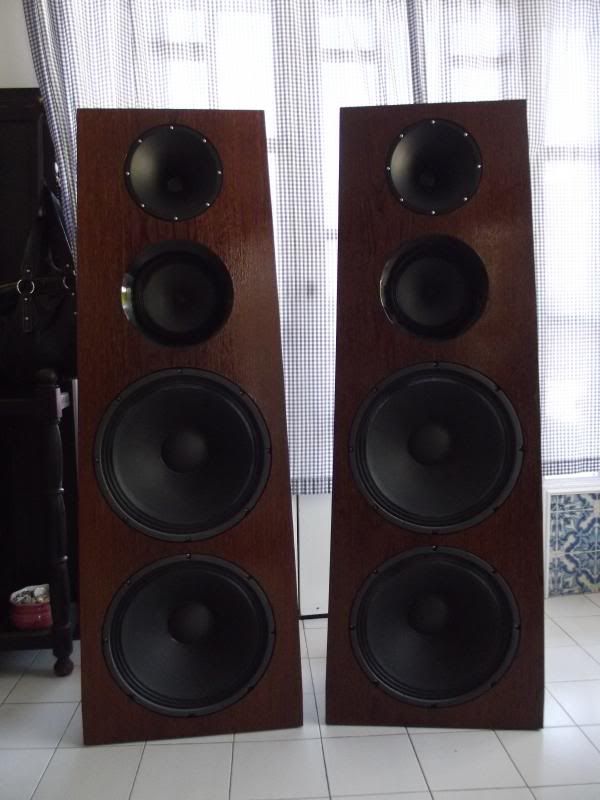

como prometido deixo aqui as fotos das colunas prontas







espero que gostem

abraço

[xedas]

Re: Colunas full Open Bafle

Bom dia

Caramba....se tivesses postado apenas a ultima foto eu perguntar-te-ia que marca eram essas colunas!

O acabamento que fizeste nos buraco, especificamente no médio, ficou muito agradável.

Muito bom mesmo.

[enxuto]

Re: Colunas full Open Bafle

Excelente aspecto

[Antero Pereira]

Re: Colunas full Open Bafle

obrigado pelos comentários

estas colunas foram inspiradas nestas http://http-www-nlaudiospeakers.webnode.pt/ portanto são umas "copias" com o consentimento, apoio técnico(á distancia) e material do Nuno Lopes, estas colunas tem um som natural sem coloração e rápido, enche toda a sala sem necessitar de rodar muito o volume derivado aos seus 96Dbs e com uma gama de frequências de 30 - 20000hz, tem um peso +-40kg, são muito fáceis de amplificar, o amplificador que estou a utilizar é o que eu construi F5 que debita 25w rms em class A.

estas colunas foram uma surpresa para aquilo que investi ficaram +- 1/3 do valor das originais, com material muito acessível este conceito open bafle permite conseguir umas colunas de muita qualidade com investimentos reduzidos.
espero que alguém siga este caminho vale muito apena, quem se atreve???


abraço

[Caspius]

Re: Colunas full Open Bafle

Obrigado pela partilha e.....sinceros parabéns.

[pess]

Re: Colunas full Open Bafle

Estou bastante intrigado com o conceito por detrás destas colunas... como é que elas soam?

(quanto é que custam as originais?)

[enxuto]

Re: Colunas full Open Bafle

As originais são bastante bem cotadas.

[cumesoftware]

Re: Colunas full Open Bafle

Belas colunas! Vejo que o crossover usa componentes muito bons, mas é uma pena usar dados de junção em vez de soldar os componentes. O filtro, parece-me ser de primeira ordem para três vias. Bobine para os graves, bobine e condensador em serie para os médios, e um condensador para os agudos. Estarei certo? Agrada-me a simplicidade do crossover. É algo raro de se ver, mas resulta bem com os altifalantes certos.

Em relação aos altifalantes, quais são as marcas? O segundo a contar de cima é um Monacor?

[Antero Pereira]

Re: Colunas full Open Bafle

Estou bastante intrigado com o conceito por detrás destas colunas... como é que elas soam?

(quanto é que custam as originais?)

o conceito assenta na simplicidade do crossover e nos drivers bem escolhidos pelas suas características que se adequam ao Open Bafle

estas colunas soam diferente doutras topologias, como não têm caixa não existe coloração desta, o grave é seco e rápido, de um modo geral muito dinâmicas

aqui uma construção ainda mais simples http://www.quarter-wave.com/OBs/OB_Design.pdf e alguma teoria

umas originais usadas estão a venda noutro fórum por 1500

abraço

[cumesoftware]

Re: Colunas full Open Bafle

Caro Antero, e em relação ao crossover? Gostaria que me satisfizesse a curiosidade, mesmo que o meu palpite esteja errado.

[Antero Pereira]

Re: Colunas full Open Bafle

Belas colunas! Vejo que o crossover usa componentes muito bons, mas é uma pena usar dados de junção em vez de soldar os componentes. O filtro, parece-me ser de primeira ordem para três vias. Bobine para os graves, bobine e condensador em serie para os médios, e um condensador para os agudos. Estarei certo? Agrada-me a simplicidade do crossover. É algo raro de se ver, mas resulta bem com os altifalantes certos.

Em relação aos altifalantes, quais são as marcas? O segundo a contar de cima é um Monacor?

Esta certo o crossover é de 1a ordem 6Dbs 250/5000hz para três vias, se quiser envio-lhe todos os dados do crossover, na montagem definitiva esta tudo soldado, os ligadores foram uma montagem provisoria para fazer testes. As marcas são woofer eminence beta 15A, medio Monacor sp-200x o tweeter é um driver bms de 1" com corneta Dayton de 8". nota o medio esta com a polaridade invertida para ficar em fase com os outros drivers.

se precisar de alguma coisa estou a disposição

abraço

[pess]

Re: Colunas full Open Bafle

Ah... quem me dera ter coragem (€) para investir num DIY desta categoria! Manteve os drivers do projecto original ou fez algum upgrade? E na sua opinião que características devem possuir essencialmente os drivers para colunas open baffle? Ou à partida qualquer driver está qualificado para este tipo de colunas?
